CXLE86237 45V同步降压LED驱动器 - 4A/30W超高效率恒流驱动芯片 工业级智能调光方案
0

CXLE86237超高效同步降压恒流驱动器是工业与车载照明领域的革新方案,支持5-45V宽压输入,集成50mΩ超低阻抗同步整流MOSFET,在150KHz开关频率下实现97%行业领先效率,可稳定输出4A电流驱动9串高密度LED阵列,峰值功率达30W。采用TO252-5L强化散热封装,结合动态热均衡技术与Class3A ESD防护,确保在-40℃至+125℃极端温度下保持±4%电流精度,专为汽车HUD背光、工业级面板指示灯等高可靠性场景设计。

CXLE86237 45V同步降压LED驱动器 - 4A/30W超高效率恒流驱动芯片 工业级智能调光方案
产品手册
样品申请

样品申请

产品简介

产品概述




       CXLE86237超高效同步降压恒流驱动器是工业与车载照明领域的革新方案,支持5-45V宽压输入,集成50mΩ超低阻抗同步整流MOSFET,在150KHz开关频率下实现97%行业领先效率,可稳定输出4A电流驱动9串高密度LED阵列,峰值功率达30W。采用TO252-5L强化散热封装,结合动态热均衡技术与Class3A ESD防护,确保在-40℃至+125℃极端温度下保持±4%电流精度,专为汽车HUD背光、工业级面板指示灯等高可靠性场景设计。GVJ嘉泰姆

该芯片通过智能系统集成实现突破性创新:数字自适应补偿核心减少85%外围元件,支持0-90%占空比无级调光;0.23V纳米级采样基准配合五级动态限流保护,构建过流/过热/短路/开路四重硬件级防护。其创新的多相位纹波抑制技术实现<18mVpp超静音输出,搭配2μs级瞬态响应速度,成为医疗设备背光、智能家居氛围灯等精密应用的理想驱动核心。GVJ嘉泰姆

   产品特点 GVJ嘉泰姆


技术亮点优化呈现:GVJ嘉泰姆
■ 能效突破极限:同步整流架构实现97%行业标杆效率GVJ嘉泰姆
■ 全域智能调光:0-90%占空比支持无级亮度调节GVJ嘉泰姆
■ 军工级散热设计:TO252-5L封装支持35W热耗散功率GVJ嘉泰姆
■ 原子级电流精度:0.23V基准±4%全温域恒流控制GVJ嘉泰姆
■ 电磁隐形科技:150KHz定频+多相位纹波抵消技术GVJ嘉泰姆
■ 五重安全防护:OCP/SCP/TSD/OVP/ESD全场景保护GVJ嘉泰姆
■ 极简系统集成:数字补偿电路缩减60%PCB面积GVJ嘉泰姆
■ 超快动态响应:2μs级负载瞬态恢复速度GVJ嘉泰姆

   应用范围 GVJ嘉泰姆


目标应用扩展:GVJ嘉泰姆
► 车载电子:AR-HUD增强现实抬头显示背光驱动GVJ嘉泰姆
► 医疗设备:内窥镜冷光源/手术显微镜照明GVJ嘉泰姆
► 工业控制:数控机床状态指示灯/AGV导航灯GVJ嘉泰姆
► 智能显示:Mini LED电视背光/车载中控屏驱动GVJ嘉泰姆
► 特种照明:防爆矿用头灯/船用探照系统GVJ嘉泰姆
► 消费电子:电竞键盘RGB灯效/智能音响氛围灯GVJ嘉泰姆
► 农业科技:垂直农场全光谱植物生长灯GVJ嘉泰姆
► 安防工程:人脸识别补光灯/应急疏散指示灯GVJ嘉泰姆
► 影视设备:摄影补光灯/演播室特效灯光控制GVJ嘉泰姆
► 物联网终端:智能电表状态指示/LoRa基站信号灯GVJ嘉泰姆

   技术规格书(产品PDF) GVJ嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持GVJ嘉泰姆

      GVJ嘉泰姆

   产品封装图 GVJ嘉泰姆


  GVJ嘉泰姆

   电路原理图 GVJ嘉泰姆


GVJ嘉泰姆
物料清单GVJ嘉泰姆
DEMO 实物图GVJ嘉泰姆
GVJ嘉泰姆

 PCB 布局                  GVJ嘉泰姆

                典型性能曲线GVJ嘉泰姆

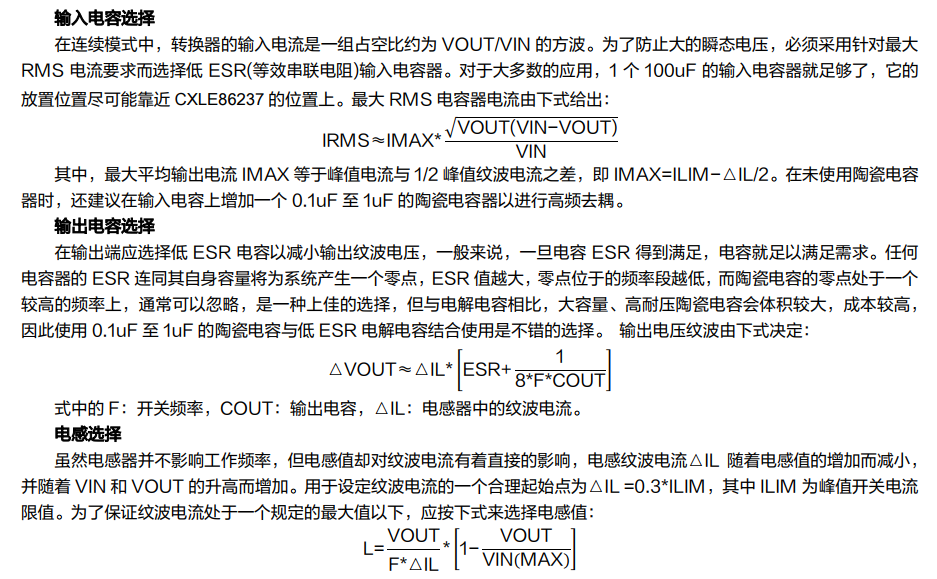

                   应用信息 GVJ嘉泰姆
 PCB 布局指南
GVJ嘉泰姆

1. VIN、GND、SW、VOUT 等功率线,粗、短、直;GVJ嘉泰姆
2. CS 走线远离电感等开关信号地方,建议使用地线包围;GVJ嘉泰姆
3. 输入电解电容靠近芯片 VIN 和 GND 引脚。
       GVJ嘉泰姆

  相关芯片选择指南            更多同类产品......GVJ嘉泰姆


型号 产品特征 功率 输入电压 频率 开关电流 恒流精度 效率 输出电压 基准电压 封装
CXLE8601 高压升压恒流、使能 8W 3.6~24V 400KHz 2A ±5% 92% ADJ(5~32V) 0.22V SOP8
CXLE8602 高压升压恒流、使能 8W 3.6~24V 400KHz 2A ±5% 92% ADJ(5~60V) 0.22V SOP8
CXLE8603 高压升压恒流、使能 8W 5~40V 400KHz 2A ±3% 95% ADJ(8~60V) 0.22V SOP8
CXLE8604 高压升压恒流、使能 20W 3.6~32V 180KHz 4A ±5% 93% ADJ(5~60V) 0.22V TO252-5L
CXLE8605 高压升压恒流、使能 50W 5~32V 180KHz 5A ±5% 93% ADJ(8~60V) 0.22V TO263-5L
CXLE8609 降压恒流 12W 8~40V 220KHz 3A ±3% 97% ADJ(0.21~37V) 0.21V SOP8-EP
CXLE8610 降压恒流 30W 8~36V 220KHz 4A ±3% 97% ADJ(0.21~33V) 0.21V TO252-5L
CXLE8611 降压恒流、大功率 50W 8~36V 220KHz 5A ±3% 97% ADJ(0.21~33V) 0.21V TO263-5L
CXLE8609A 降压恒流 12W 8~45V 220KHz 3A ±3% 97% ADJ(0.21~33V) 0.21V SOP8-EP
CXLE8612 高压降压恒流 50W 12~100V PFM 1A ±4% 98% ADJ(3~60V) 0.1V TO263-5L
CXLE8614 高压降压恒流 8W 24~100V PFM 0.5A ±5% 96% ADJ(8~26V) 0.2V SOP8
CXLE86231 高压降压恒流 12W 8~60V 220KHz 1.5A ±3% 95% ADJ(0.21~40V) 0.21V SOP8-EP
CXLE86232 降压同步整流恒流驱动 10W 5~45V 200KHz 2A ±4% 95% ADJ 0.23V SOP8
CXLE86233 降压同步整流恒流驱动 15W 5~45V 200KHz 3A ±4% 95% ADJ 0.23V SOP8-EP
CXLE86234 降压同步整流恒流驱动 30W 5~45V 200KHz 4A ±4% 95% ADJ 0.23V TO252-5L
CXLE86235 降压同步、恒流、大功率 50W 5~45V 200KHz 5A ±4% 95% ADJ 0.23V TO263-5L
CXLE86236 降压同步、恒流、大功率 80W 5~45V 200KHz 6A ±4% 95% ADJ 0.23V TO220-5L
CXLE86237 降压同步、恒流 30W 5~45V 150KHz 4A ±4% 97% ADJ 0.23V TO252-5L
CXLE86238 降压同步、恒流、使能 10W 5~45V 150KHz 2A ±4% 94% ADJ 0.23V SOP8
CXLE86239 降压同步、恒流、使能 15W 5~45V 150KHz 3A ±4% 95% ADJ 0.23V SOP8-EP
CXLE86240 降压高压同步、恒流 5W 5~90V 150KHz 0.6A ±3% 93% ADJ 0.22V SOP8
CXLE86241 降压高压同步、恒流 15W 5~90V 150KHz 1.5A ±3% 93% ADJ 0.22V TO252-5L
CXLE86242 降压高压同步、恒流、大功率 25W 5~90V 150KHz 2A ±3% 93% ADJ 0.22V TO263-5L
CXLE86243 降压高压同步、恒流、大功率 30W 5~90V 150KHz 2A ±3% 93% ADJ 0.22V TO220-5L
CXLE86244 降压同步、恒流、使能 10W 5~45V 200KHz 2A ±3% 93% ADJ 0.23V SOP8
CXLE86245 降压同步、恒流、使能 15W 5~45V 200KHz 3A ±3% 93% ADJ 0.23V SOP8-EP
CXLE86246 升压恒流、内置SBD整流 2W 2.5~20V 1.2MHz 0.5A ±3% 85% 1~10S 0.2V SOT23-6
CXLE86247 升压恒流、内置SBD整流、支持SEPIC 6W 2.5~25V 1.2MHz 1.0A ±3% 88% 1~8S 0.2V SOP8-EP
CXLE86248 升压恒流、内置SBD整流、支持SEPIC 4W 2.5~25V 1.2MHz 0.6A ±3% 87% 1~10S 0.2V DFN3*3-8
CXLE86249 升压恒流、内置SBD整流、支持SEPIC 6W 2.5~25V 1.2MHz 1.0A ±3% 88% 1~8S 0.2V DFN3*3-8
