首页 > 产品中心 > LED驱动电路 > LED显示屏驱动 > LED显示屏专用芯片 >CXLE88160 CXLE88161是LED显示面板设计的驱动IC CMOS位移寄存器与锁存功能串行的输入数据转换成平行输出数据格式16个恒流源输出通道 通过调节外部电阻设定电流输出值
CXLE88160 CXLE88161是LED显示面板设计的驱动IC CMOS位移寄存器与锁存功能串行的输入数据转换成平行输出数据格式16个恒流源输出通道 通过调节外部电阻设定电流输出值
1

CXLE88160 CXLE88161是LED显示面板设计的驱动IC,它内建的CMOS位移寄存器与锁存功能,可以将串行的输入数据转换成平行输出数据格式。CXLE88160 CXLE88161具有16个电流源,可以在每个输出端口提供3~45mA恒定电流量以驱动LED;且当环境发生变化时,对其输出电流影响很小。同时可以选用不同阻值(REXT)的外接电阻来调整CXLE88160 CXLE88161各输出端口的电流大小,因此,可精确地控制 LED的发光亮度。也可以在每个输出端口串接多个LED
• 16 个恒流源输出通道
• 电流输出大小不因输出端负载电压变化而变化
• 恒流电流范围值: 3~45mA@VDD=5V;3~30mA@VDD=3.3V
• 极为精确的电流输出值,通道间最大误差:<±3%,芯片间最大误差:<±6%
• 通过调节外部电阻,可设定电流输出值
• 高达 25MHz 时钟频率
• 工作电压范围:3.3V~5V

CXLE88160 CXLE88161是LED显示面板设计的驱动IC CMOS位移寄存器与锁存功能串行的输入数据转换成平行输出数据格式16个恒流源输出通道 通过调节外部电阻设定电流输出值
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     NAA嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)NAA嘉泰姆

5.产品封装       6.电路原理图  NAA嘉泰姆

7.相关产品NAA嘉泰姆

   产品概述 返回TOPNAA嘉泰姆


          CXLE88160 CXLE88161是LED显示面板设计的驱动IC,它内建的CMOS位移寄存器与锁存功能,可以将串行的输入数据转换成平行输出数据格式。CXLE88160 CXLE88161具有16个电流源,可以在每个输出端口提供3~45mA恒定电流量以驱动LED;且当环境发生变化时,对其输出电流影响很小。同时可以选用不同阻值(REXT)的外接电阻来调整CXLE88160 CXLE88161各输出端口的电流大小,因此,可精确地控制 LED的发光亮度。也可以在每个输出端口串接多个LED。

   产品特点 返回TOPNAA嘉泰姆


•  16 个恒流源输出通道   NAA嘉泰姆
•  电流输出大小不因输出端负载电压变化而变化 NAA嘉泰姆
•  恒流电流范围值: 3~45mA@VDD=5V;3~30mA@VDD=3.3V NAA嘉泰姆
•  极为精确的电流输出值,通道间最大误差:<±3%,芯片间最大误差:<±6%NAA嘉泰姆
•  通过调节外部电阻,可设定电流输出值 NAA嘉泰姆
•  高达 25MHz  时钟频率NAA嘉泰姆
•  工作电压范围:3.3V~5V NAA嘉泰姆
•  封装形式:SSOP24

   应用范围 返回TOPNAA嘉泰姆


   aNAA嘉泰姆

   技术规格书(产品PDF) 返回TOP NAA嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!NAA嘉泰姆

 QQ截图20160419174301.jpgNAA嘉泰姆

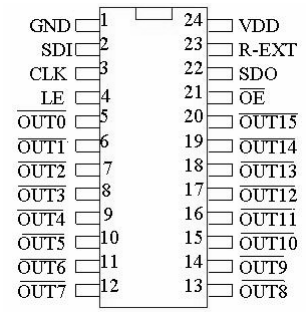

产品封装图 返回TOPNAA嘉泰姆


image.pngNAA嘉泰姆

电路原理图 返回TOPNAA嘉泰姆


image.pngNAA嘉泰姆

相关芯片选择指南 返回TOP                  更多同类产品......


显示驱动>LED显示屏驱动芯片NAA嘉泰姆

型号NAA嘉泰姆

功能NAA嘉泰姆

驱动NAA嘉泰姆

方式NAA嘉泰姆

工作NAA嘉泰姆

电压NAA嘉泰姆

端口NAA嘉泰姆

耐压NAA嘉泰姆

输出驱动通道NAA嘉泰姆

驱动电流NAA嘉泰姆

封装外形NAA嘉泰姆

CXLE88157NAA嘉泰姆

矩阵驱动NAA嘉泰姆

恒流NAA嘉泰姆

4.5~5.5NAA嘉泰姆

7VNAA嘉泰姆

32NAA嘉泰姆

24MA-38MANAA嘉泰姆

SOP16NAA嘉泰姆

CXLE88158NAA嘉泰姆

行驱动NAA嘉泰姆

NAA嘉泰姆

5VNAA嘉泰姆

NAA嘉泰姆

4路PMOS输出NAA嘉泰姆

4ANAA嘉泰姆

HSOP28NAA嘉泰姆

CXLE88159NAA嘉泰姆

行驱动NAA嘉泰姆

NAA嘉泰姆

5VNAA嘉泰姆

NAA嘉泰姆

4路PMOS输出NAA嘉泰姆

4ANAA嘉泰姆

HSOP28NAA嘉泰姆

CXLE88160NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

17VNAA嘉泰姆

16NAA嘉泰姆

3~45mA@5V/3~30mA@3.3VNAA嘉泰姆

SSOP24NAA嘉泰姆

CXLE88161NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

6VNAA嘉泰姆

16NAA嘉泰姆

3~45mA@5V/3~30mA@3.3VNAA嘉泰姆

SSOP24NAA嘉泰姆

CXLE88162NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

5.5~6VNAA嘉泰姆

16NAA嘉泰姆

2~60mA@5V/2~45mA@3.3VNAA嘉泰姆

SSOP24/QSOP24NAA嘉泰姆

CXLE88163NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

7VNAA嘉泰姆

16NAA嘉泰姆

38mA@5VNAA嘉泰姆

SSOP24NAA嘉泰姆

CXLE88164NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

10VNAA嘉泰姆

16NAA嘉泰姆

25mA@5VNAA嘉泰姆

SSOP24NAA嘉泰姆

CXLE88165NAA嘉泰姆

列驱动NAA嘉泰姆

恒流NAA嘉泰姆

3.3~5VNAA嘉泰姆

30VNAA嘉泰姆

16NAA嘉泰姆

2~30mA@5VNAA嘉泰姆

SSOP24/QSOP24NAA嘉泰姆

CXLE88166NAA嘉泰姆

矩阵驱动NAA嘉泰姆

恒流NAA嘉泰姆

4.5~5.5VNAA嘉泰姆

5.5VNAA嘉泰姆

12NAA嘉泰姆

40mANAA嘉泰姆

SOP16NAA嘉泰姆

CXLE88167NAA嘉泰姆

6反相器NAA嘉泰姆

NAA嘉泰姆

5VNAA嘉泰姆

7VNAA嘉泰姆

NAA嘉泰姆

NAA嘉泰姆

SOP14/DIP14NAA嘉泰姆

CXLE88168NAA嘉泰姆

3-8译码器NAA嘉泰姆

NAA嘉泰姆

5VNAA嘉泰姆

7VNAA嘉泰姆

NAA嘉泰姆

NAA嘉泰姆

SOP16/DIP16NAA嘉泰姆

CXLE88169NAA嘉泰姆

信号放大NAA嘉泰姆

NAA嘉泰姆

5VNAA嘉泰姆

7VNAA嘉泰姆

NAA嘉泰姆

15mA@IOL/NAA嘉泰姆

24mA@IOHNAA嘉泰姆

SOP20/SSOP20NAA嘉泰姆

/TSSOP20NAA嘉泰姆

CXLE88170NAA嘉泰姆

列驱动NAA嘉泰姆

恒压NAA嘉泰姆

5VNAA嘉泰姆

7VNAA嘉泰姆

8NAA嘉泰姆

35mANAA嘉泰姆

SOP16/DIP16NAA嘉泰姆
