CXLE8131系列是一款固定频率、恒定电流的升压DC/DC控制器,主要用于高清屏等设备上的背光 LED 驱动。输出电压最高可以达到24V,输入电压为3.6V 时能驱动17并3串一共 51 个 LED,电路内部集成过压和温度保护,LED的亮度可以外加一个PWM信号来控制。电路内部集成了一个内阻0.2欧姆的大管子
输入电压:3.0V—6.0V
输出电压:最大可以达到 24V
振荡频率:1.2MHz±20%
效率:88%
工作控制模式:PWM 控制的电流模工作模式
待机功耗:最大 1.0μA
负载电容:10μF,陶瓷电容

CXLE8131固定频率恒定电流的升压DC控制器用于高清屏等设备上的背光LED驱动输出电压24V输入电压3.6V驱动17并3串共51个LED电路内部集成过压和温度保护LED的亮度PWM信号来控制
产品手册
样品申请

样品申请

产品简介

目录

   产品概述 返回TOPjAo嘉泰姆


        CXLE8131系列是一款固定频率、恒定电流的升压DC/DC控制器,主要用于高清屏等设备上的背光 LED 驱动。输出电压最高可以达到24V,输入电压为3.6V 时能驱动17并3串一共 51 个 LED,电路内部集成过压和温度保护,LED的亮度可以外加一个PWM信号来控制。电路内部集成了一个内阻0.2欧姆的大管子。

   产品特点 返回TOPjAo嘉泰姆


 输入电压:3.0V—6.0VjAo嘉泰姆
输出电压:最大可以达到 24VjAo嘉泰姆
振荡频率:1.2MHz±20%jAo嘉泰姆
效率:88%jAo嘉泰姆
工作控制模式:PWM 控制的电流模工作模式jAo嘉泰姆
待机功耗:最大 1.0μAjAo嘉泰姆
负载电容:10μF,陶瓷电容jAo嘉泰姆

   应用范围 返回TOPjAo嘉泰姆


 高清屏 LED 驱动jAo嘉泰姆

   技术规格书(产品PDF) 返回TOP jAo嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持jAo嘉泰姆

 QQ截图20160419174301.jpgjAo嘉泰姆

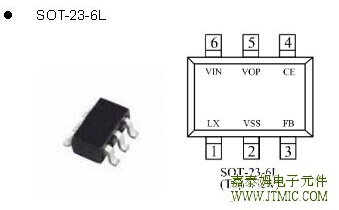

产品封装图 返回TOPjAo嘉泰姆


blob.pngjAo嘉泰姆

引脚号 引脚名 功能描述
1 LX SWITCH
2 VSS
3 FB 电压反馈端
4 CE 芯片使能端
5 OVP 过压保护
6 VIN 电源输入
