CXLE8256固定频率电流模式的升压转换器集成了N-FET串联7~8颗白光驱动3串12并共36个LED固定的1.1MHZ开关频率100Hz到100KHz PWM占空比调光
0

CXLE8256是一款固定频率电流模式的升压转换器,内部集成了N-FET,可以驱动串联7~8颗白光LED,LED电流可以通过多种方式来做调整,1.1MHZ的工作频率减小了输入输出电容选择和纹波。OVP管脚避免了输出过压烧毁芯片的可能。内部集成的软启动降低了启动过充电流。还集成了欠压保护、过热保护、过流保护功能。封装为超小型的SOT23-6封装.CXLE8256驱动能力很强,最多可以驱动3串12并共36个LED。
● 输入电压范围:2.5V~6V
● 0.25V 参考电压
● 固定的1.1MHZ开关频率
● 效率达到87%(8*3)或93%(3*9)
● 100Hz到100KHz PWM占空比调光
● 支持欠压保护
● 支持过温保护
● 1.6A输入过流保护
● 29V OVP电压
● 可以驱动3串9并或3串12并白光LED
●<1uA的shun down 电流
● SOT23-6封装
● 无铅封装,符合ROHS标准

CXLE8256固定频率电流模式的升压转换器集成了N-FET串联7~8颗白光驱动3串12并共36个LED固定的1.1MHZ开关频率100Hz到100KHz PWM占空比调光
产品手册
样品申请

样品申请

产品简介

                          目录0x6嘉泰姆

   1.产品概述      2.产品特点      3.应用范围     4.技术规格书下载(PDF文档)0x6嘉泰姆

   5.产品封装      6.电路原理图     7.相关产品0x6嘉泰姆

一.产品概述0x6嘉泰姆


   CXLE8256是一款固定频率电流模式的升压转换器,内部集成了N-FET,可以驱动串联7~8颗白光LED,LED电流可以通过多种方式来做调整,1.1MHZ的工作频率减小了输入输出电容选择和纹波。OVP管脚避免了输出过压烧毁芯片的可能。内部集成的软启动降低了启动过充电流。还集成了欠压保护、过热保护、过流保护功能。封装为超小型的SOT23-6封装。0x6嘉泰姆

           CXLE8256驱动能力很强,最多可以驱动3串12并共36个LED。0x6嘉泰姆

   The CXLE8256 is a current-mode and fixed frequency boost converter with an integrated N-FET to drive up to 7~8 white LEDs in series. The series connection allows the LED current to be identical for uniform brightness. Its low on resistance of N- FET and feedback voltage reduce power loss and achieve high efficiency. Fast 1.1MHz current-mode PWM operation is available for input and output capacitors and a small inductor while minimizing ripple on the input supply. The OVP pin monitors the output voltage and stops switching if exceeds the over-voltage threshold. An internal soft-start circuit eliminates the inrush current during start-up. It can driver 3(series)*9(parallel) LEDs or 3(series)*12(parallel) LEDs.0x6嘉泰姆

   The CXLE8256 also integrates under-voltage lockout, over-temperature protection, and current limit circuits. The CXLE8256 is available in a SOT-23-6 package.0x6嘉泰姆

二.产品特点0x6嘉泰姆


● 输入电压范围:2.5V~6V0x6嘉泰姆

● 0.25V 参考电压0x6嘉泰姆

● 固定的1.1MHZ开关频率0x6嘉泰姆

效率达到87%(8*3)或93%(3*9)0x6嘉泰姆

● 100Hz到100KHz PWM占空比调光0x6嘉泰姆

● 支持欠压保护0x6嘉泰姆

● 支持过温保护0x6嘉泰姆

● 1.6A输入过流保护0x6嘉泰姆

● 29V OVP电压0x6嘉泰姆

● 可以驱动3串9并或3串12并白光LED0x6嘉泰姆

●<1uA的shun down 电流0x6嘉泰姆

● SOT23-6封装0x6嘉泰姆

● 无铅封装,符合ROHS标准0x6嘉泰姆

• Wide input Voltage from 2.5V to 6V0x6嘉泰姆

• 0.25V Reference Voltage0x6嘉泰姆

• Fixed 1.1MHz Switching Frequency0x6嘉泰姆

• High Efficiency up to 86%(8*4) or 93%(3*12)0x6嘉泰姆

• Wide Range for PWM Dimming (100Hz to 200kHz)0x6嘉泰姆

• Under-Voltage Lockout Protection0x6嘉泰姆

• Over-Temperature Protection0x6嘉泰姆

• 29V Over voltage protection0x6嘉泰姆

• Can driver 3*9 WLEDs or 3*12 WLEDs0x6嘉泰姆

•<1μA Quiescent current During Shutdown0x6嘉泰姆

• SOT23-6 Package0x6嘉泰姆

• Lead Free and Green Devices Available (ROHS Compliant)0x6嘉泰姆

三.应用范围0x6嘉泰姆


● 功能手机、智能手机0x6嘉泰姆

● PDA、PMP、MP30x6嘉泰姆

● 数码相机0x6嘉泰姆

● 白光LED显示屏的驱动0x6嘉泰姆

• Cell Phone and Smart Phone0x6嘉泰姆

• PDA,PMP,MP30x6嘉泰姆

• Digital Camera0x6嘉泰姆

• White LED Display Backlighting      0x6嘉泰姆

四.技术规格书(产品PDF)0x6嘉泰姆


需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!0x6嘉泰姆

 QQ截图20160419174301.jpg0x6嘉泰姆

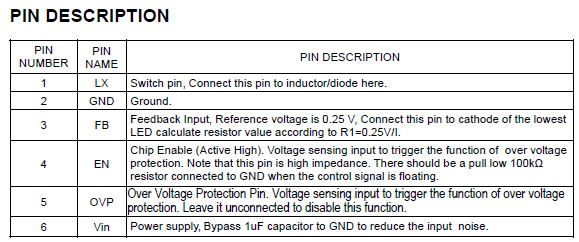

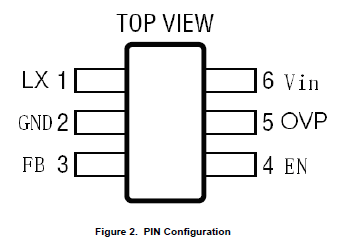

五.产品封装图0x6嘉泰姆


blob.pngblob.png0x6嘉泰姆

六.电路原理图0x6嘉泰姆


blob.png   0x6嘉泰姆

七.相关芯片选择指南  更多同类产品......0x6嘉泰姆


LED   驱动系列0x6嘉泰姆

PN0x6嘉泰姆

ILim0x6嘉泰姆

Vin0x6嘉泰姆

Vout(V)0x6嘉泰姆

Fs0x6嘉泰姆

lq0x6嘉泰姆

Temp0x6嘉泰姆

Package0x6嘉泰姆

Description0x6嘉泰姆

A0x6嘉泰姆

V0x6嘉泰姆

KHz0x6嘉泰姆

uA0x6嘉泰姆

CXLE82550x6嘉泰姆

10x6嘉泰姆

2.5-60x6嘉泰姆

Vin-230x6嘉泰姆

12000x6嘉泰姆

900x6嘉泰姆

Ind0x6嘉泰姆

SOT23-60x6嘉泰姆

5-6 LED Driver, Can drive 6*4 or 3*12 LEDs 0x6嘉泰姆

CXLE82560x6嘉泰姆

1.60x6嘉泰姆

2.5-60x6嘉泰姆

Vin-290x6嘉泰姆

11000x6嘉泰姆

900x6嘉泰姆

Ind0x6嘉泰姆

SOT23-60x6嘉泰姆

8 LEDs per channel0x6嘉泰姆

CXLE82570x6嘉泰姆

1.30x6嘉泰姆

2.5-60x6嘉泰姆

Vin-400x6嘉泰姆

11000x6嘉泰姆

1500x6嘉泰姆

lnd0x6嘉泰姆

SOT23-60x6嘉泰姆

10 LEDs per channel0x6嘉泰姆

CXLE82580x6嘉泰姆

1.60x6嘉泰姆

2.5-60x6嘉泰姆

Vin-290x6嘉泰姆

11000x6嘉泰姆

900x6嘉泰姆

Ind0x6嘉泰姆

SOT23-60x6嘉泰姆

8 LEDs per channel0x6嘉泰姆

CXLE82590x6嘉泰姆

1.30x6嘉泰姆

2.5-60x6嘉泰姆

Vin-400x6嘉泰姆

11000x6嘉泰姆

1500x6嘉泰姆

lnd0x6嘉泰姆

SOT23-60x6嘉泰姆

10LEDs per channel0x6嘉泰姆
