首页 > 产品中心 > 音频放大IC > 运算放大器 >CXAO42157A单台CXAO42157B双台CXAO42157C单台停机是低噪声低电压和低功率运算放大器有6MHz的高增益带宽积和3.7V/μs的转换速率有断电禁用功能将电源电流降低到小于1μa
CXAO42157A单台CXAO42157B双台CXAO42157C单台停机是低噪声低电压和低功率运算放大器有6MHz的高增益带宽积和3.7V/μs的转换速率有断电禁用功能将电源电流降低到小于1μa
15

CXAO42157A (单台)、CXAO42157B(双台)和CXAO42157C(单台停机)是低噪声、低电压和低功率运算放大器,可设计用于广泛的应用。CXAO42157A/B/C具有6MHz的高增益带宽积和3.7V/μs的转换速率。CXAO42157C具有断电禁用功能,可将电源电流降低到小于1μa。CXAO42157A/B/C设计用于在低电压和低噪声系统中提供最佳性能。它们提供轨对轨输出,使其摆动成重载。输入共模电压范围包括接地,CXAO42157A/B/C的最大输入偏置电压为3.5mV。它们是在扩展的工业温度范围(-40℃到+125℃)内指定的。工作电源范围为2V至5.5V。CXAO42157A单体有绿色SC70-5、SOT-23-5和SOIC-8封装。CXAO42157B dual提供绿色SOIC-8和MSOP-8封装。带关机功能的CXAO42157C单芯片有绿色SOT-23-6和SOIC-8封装。
•轨对轨输入和输出
3.5mV最大VOS
•高增益带宽产品:6MHz
•高转换率:3.7V/μs
•2V步进,沉降时间为0.1%:0.5μs
•过载恢复时间:0.9μs
•低噪声:1kHz时13nV/√Hz
•电源电压范围:2V至5.5V
•输入电压范围:-0.1V至+5.6V,VS=5.5V
•低供电电流

CXAO42157A单台CXAO42157B双台CXAO42157C单台停机是低噪声低电压和低功率运算放大器有6MHz的高增益带宽积和3.7V/μs的转换速率有断电禁用功能将电源电流降低到小于1μa
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     VM4嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)VM4嘉泰姆

5.产品封装       6.电路原理图  VM4嘉泰姆

7.相关产品VM4嘉泰姆

   产品概述 返回TOPVM4嘉泰姆


The CXAO42157A (single), CXAO42157B (dual) and CXAO42157C (single with shutdown) are low noise, low voltage, and low power operational amplifiers that can be designed into a wide range of applications. The CXAO42157A/B/C have a high gain-bandwidth product of 6MHz and a slew rate of 3.7V/μs. The CXAO42157C has a power-down disable feature that reduces the supply current to less than 1μA.

The CXAO42157A/B/C are designed to provide optimal performance in low voltage and low noise systems. They provide rail-to-rail output swing into heavy loads. The input common mode voltage range includes ground, and the maximum input offset voltage is 3.5mV for CXAO42157A/B/C. They are specified over the extended industrial temperature range (-40℃ to +125℃). The operating supply range is from 2V to 5.5V.VM4嘉泰姆

The CXAO42157A single is available in Green SC70-5, SOT-23-5 and SOIC-8 packages. The CXAO42157B dual is available in Green SOIC-8 and MSOP-8 packages. The CXAO42157C single with shutdown is available in Green SOT-23-6 and SOIC-8 packages.VM4嘉泰姆

   产品特点 返回TOPVM4嘉泰姆


• Rail-to-Rail Input and OutputVM4嘉泰姆

   3.5mV Maximum VOSVM4嘉泰姆

• High Gain-Bandwidth Product: 6MHzVM4嘉泰姆

• High Slew Rate: 3.7V/μsVM4嘉泰姆

• Settling Time to 0.1% with 2V Step: 0.5μsVM4嘉泰姆

• Overload Recovery Time: 0.9μsVM4嘉泰姆

• Low Noise: 13nV/√Hz at 1kHzVM4嘉泰姆

• Supply Voltage Range: 2V to 5.5VVM4嘉泰姆

• Input Voltage Range: -0.1V to +5.6V with VS = 5.5VVM4嘉泰姆

• Low Supply CurrentVM4嘉泰姆

   CXAO42157A/C: 570μA (TYP)VM4嘉泰姆

   CXAO42157B: 480μA/Amplifier (TYP)VM4嘉泰姆

   Less than 1μA Shutdown Current for CXAO42157CVM4嘉泰姆

• Small PackagingVM4嘉泰姆

   CXAO42157A Available in Green SC70-5, SOT-23-5VM4嘉泰姆

   and SOIC-8VM4嘉泰姆

   CXAO42157B Available in Green MSOP-8 andVM4嘉泰姆

   SOIC-8VM4嘉泰姆

   CXAO42157C Available in Green SOT-23-6 andVM4嘉泰姆

   SOIC-8VM4嘉泰姆

   应用范围 返回TOPVM4嘉泰姆


SensorsVM4嘉泰姆
AudioVM4嘉泰姆
Active FiltersVM4嘉泰姆
A/D ConvertersVM4嘉泰姆
CommunicationsVM4嘉泰姆
Test EquipmentVM4嘉泰姆
Cellular and Cordless PhonesVM4嘉泰姆
Laptops and PDAsVM4嘉泰姆
Photodiode AmplificationVM4嘉泰姆
Battery-Powered Instrumentation
VM4嘉泰姆

   技术规格书(产品PDF) 返回TOP VM4嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!VM4嘉泰姆

 QQ截图20160419174301.jpgVM4嘉泰姆

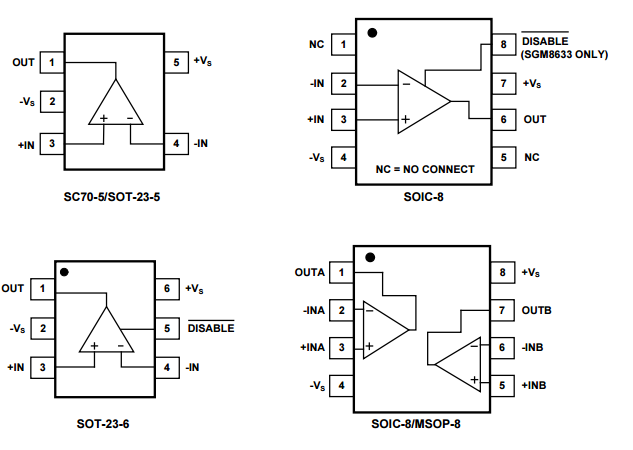

产品封装图 返回TOPVM4嘉泰姆


blob.pngVM4嘉泰姆

电路原理图 返回TOPVM4嘉泰姆


blob.pngVM4嘉泰姆

相关芯片选择指南 返回TOP                                 更多同类产品......


低噪声运算放大器VM4嘉泰姆

Part No.VM4嘉泰姆

CHVM4嘉泰姆

SHDNVM4嘉泰姆

VCC VM4嘉泰姆

(Min)VM4嘉泰姆

VCCVM4嘉泰姆

(Max)VM4嘉泰姆

VOSVM4嘉泰姆

(mV)VM4嘉泰姆

Iq/CHVM4嘉泰姆

(μA)VM4嘉泰姆

IBVM4嘉泰姆

(pA) VM4嘉泰姆

GBPVM4嘉泰姆

(MHz)VM4嘉泰姆

SRVM4嘉泰姆

(V/μs)VM4嘉泰姆

ENOISEVM4嘉泰姆

(nV/√Hz)VM4嘉泰姆

 PackageVM4嘉泰姆

CXAO42155AVM4嘉泰姆

1VM4嘉泰姆

NVM4嘉泰姆

2.1VM4嘉泰姆

5.5VM4嘉泰姆

4VM4嘉泰姆

1.2VM4嘉泰姆

1VM4嘉泰姆

11VM4嘉泰姆

8.5VM4嘉泰姆

12.5VM4嘉泰姆

SOT-23-5 SOIC-8 SC70-5VM4嘉泰姆

CXAO42155BVM4嘉泰姆

2VM4嘉泰姆

NVM4嘉泰姆

2.1VM4嘉泰姆

5.5VM4嘉泰姆

4VM4嘉泰姆

1.1VM4嘉泰姆

1VM4嘉泰姆

11VM4嘉泰姆

8.5VM4嘉泰姆

12.5VM4嘉泰姆

SOIC-8 MSOP-8 TSSOP-8VM4嘉泰姆

CXAO42155CVM4嘉泰姆

1VM4嘉泰姆

YVM4嘉泰姆

2.1VM4嘉泰姆

5.5VM4嘉泰姆

4VM4嘉泰姆

1.2VM4嘉泰姆

1VM4嘉泰姆

11VM4嘉泰姆

8.5VM4嘉泰姆

12.5VM4嘉泰姆

SOT-23-6 SOIC-8VM4嘉泰姆

CXAO42155DVM4嘉泰姆

4VM4嘉泰姆

NVM4嘉泰姆

2.1VM4嘉泰姆

5.5VM4嘉泰姆

4VM4嘉泰姆

1.1VM4嘉泰姆

1VM4嘉泰姆

11VM4嘉泰姆

8.5VM4嘉泰姆

12.5VM4嘉泰姆

SOIC-14 TSSOP-14VM4嘉泰姆

CXAO42156AVM4嘉泰姆

1VM4嘉泰姆

NVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3VM4嘉泰姆

0.27VM4嘉泰姆

1VM4嘉泰姆

3VM4嘉泰姆

1.7VM4嘉泰姆

17.5VM4嘉泰姆

SOT-23-5 SOIC-8 SC70-5VM4嘉泰姆

CXAO42156BVM4嘉泰姆

2VM4嘉泰姆

NVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3VM4嘉泰姆

0.21VM4嘉泰姆

1VM4嘉泰姆

3VM4嘉泰姆

1.7VM4嘉泰姆

17.5VM4嘉泰姆

SOIC-8 MSOP-8VM4嘉泰姆

CXAO42156CVM4嘉泰姆

1VM4嘉泰姆

YVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3VM4嘉泰姆

0.27VM4嘉泰姆

1VM4嘉泰姆

3VM4嘉泰姆

1.7VM4嘉泰姆

17.5VM4嘉泰姆

SOT-23-6 SOIC-8VM4嘉泰姆

CXAO42156DVM4嘉泰姆

4VM4嘉泰姆

NVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3VM4嘉泰姆

0.21VM4嘉泰姆

1VM4嘉泰姆

3VM4嘉泰姆

1.7VM4嘉泰姆

17.5VM4嘉泰姆

SOIC-14 TSSOP-14VM4嘉泰姆

CXAO42157AVM4嘉泰姆

1VM4嘉泰姆

NVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3.5VM4嘉泰姆

0.57VM4嘉泰姆

1VM4嘉泰姆

6VM4嘉泰姆

3.7VM4嘉泰姆

13VM4嘉泰姆

SOT-23-5 SOIC-8 SC70-5VM4嘉泰姆

CXAO42157BVM4嘉泰姆

2VM4嘉泰姆

NVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3.5VM4嘉泰姆

0.48VM4嘉泰姆

1VM4嘉泰姆

6VM4嘉泰姆

3.7VM4嘉泰姆

13VM4嘉泰姆

MSOP-8 SOIC-8VM4嘉泰姆

CXAO42157CVM4嘉泰姆

1VM4嘉泰姆

YVM4嘉泰姆

2VM4嘉泰姆

5.5VM4嘉泰姆

3.5VM4嘉泰姆

0.57VM4嘉泰姆

1VM4嘉泰姆

6VM4嘉泰姆

3.7VM4嘉泰姆

13VM4嘉泰姆

SOT-23-6 SOIC-8VM4嘉泰姆

CXAO42158VM4嘉泰姆

4VM4嘉泰姆

NVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

3.5VM4嘉泰姆

0.47VM4嘉泰姆

1VM4嘉泰姆

6VM4嘉泰姆

3.7VM4嘉泰姆

12VM4嘉泰姆

SOIC-14 TSSOP-14VM4嘉泰姆

CXAO42159AVM4嘉泰姆

1VM4嘉泰姆

NVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

8VM4嘉泰姆

2.3VM4嘉泰姆

6VM4嘉泰姆

50VM4嘉泰姆

66VM4嘉泰姆

8.7@1MHzVM4嘉泰姆

SOT-23-5 SOIC-8VM4嘉泰姆

CXAO42159BVM4嘉泰姆

2VM4嘉泰姆

NVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

8VM4嘉泰姆

2.3VM4嘉泰姆

6VM4嘉泰姆

50VM4嘉泰姆

66VM4嘉泰姆

8.7@2MHzVM4嘉泰姆

SOIC-8 MSOP-8VM4嘉泰姆

CXAO42159CVM4嘉泰姆

1VM4嘉泰姆

YVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

8VM4嘉泰姆

2.3VM4嘉泰姆

6VM4嘉泰姆

50VM4嘉泰姆

66VM4嘉泰姆

8.7@3MHzVM4嘉泰姆

SOT-23-6 SOIC-8VM4嘉泰姆

CXAO42159DVM4嘉泰姆

4VM4嘉泰姆

NVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

8VM4嘉泰姆

2.3VM4嘉泰姆

6VM4嘉泰姆

50VM4嘉泰姆

66VM4嘉泰姆

8.7@4MHzVM4嘉泰姆

SOIC-14 TSSOP-14VM4嘉泰姆

CXAO42159EVM4嘉泰姆

2VM4嘉泰姆

YVM4嘉泰姆

2.5VM4嘉泰姆

5.5VM4嘉泰姆

8VM4嘉泰姆

2.3VM4嘉泰姆

6VM4嘉泰姆

50VM4嘉泰姆

66VM4嘉泰姆

8.7@5MHzVM4嘉泰姆

MSOP-10VM4嘉泰姆
