CXAR41276单声道D类音频功率放大器在5V电源电压驱动2W连续均方根功率以桥连负载BTL方式进入4Ω负载Depop电路集成 2.8V至5.5V操作
18

CXAR41276是MSOP-10(FD)、TDFN3X3-10和WLCSP3X3-9中的单声道D类音频功率放大器,带有热垫封装。在5V电源电压下,驱动2W连续均方根功率以桥连负载(BTL)方式进入4Ω负载。在上述操作条件下,其THD小于1%。对于低电流消耗应用程序,支持SHDN模式以在CXAR41276空闲时禁用它。电流消耗可以进一步降低到1μA以下。使停机引脚处于低电平将驱动CXAR41276进入停机状态。
Depop电路集成
·2.8V至5.5V操作
·1%THD+N时的输出功率,VDD=5V
--2W(典型)到4Ω负载
--8Ω负载时为1.2W(典型值)
单桥捆绑荷载(BTL)
·关闭控制可用

CXAR41276单声道D类音频功率放大器在5V电源电压驱动2W连续均方根功率以桥连负载BTL方式进入4Ω负载Depop电路集成 2.8V至5.5V操作
产品手册
样品申请

样品申请

产品简介

目录

1.产品概述       2.产品特点     Z7d嘉泰姆

3.应用范围       4.技术规格书下载(PDF文档)Z7d嘉泰姆

5.产品封装       6.电路原理图  Z7d嘉泰姆

7.相关产品Z7d嘉泰姆

   产品概述 返回TOPZ7d嘉泰姆


The CXAR41276 is a mono class-D audio power amplifier in MSOP-10 (FD), TDFN3X3-10 and WLCSP3X3-9 with thermal pad package. It can drive 2W continuous RMS power into 4Ω load in Bridge-Tied Load (BTL) mode at 5V supply voltage. Its THD is smaller than 1% under the above operation condition. For the low current consumption applications, the SHDN mode is supported to disable the CXAR41276 when it is idle. The current consumption can be further reduced to below 1μA. Giving the SHUTDOWN pin low level will drive the CXAR41276 entering the shutdown.

   产品特点 返回TOPZ7d嘉泰姆


„ Depop Circuitry Integrated Z7d嘉泰姆

„ 2.8V to 5.5V OperationZ7d嘉泰姆

„ Output Power at 1% THD+N, VDD=5V Z7d嘉泰姆

--2W (typical) into a 4Ω Load Z7d嘉泰姆

--1.2W (typical) into a 8Ω Load Z7d嘉泰姆

„ Mono Bridge-Tied Load (BTL) Z7d嘉泰姆

„ Shutdown Control Available Z7d嘉泰姆

„ MSOP-10 (FD), TDFN3X3-10 and WLCSP3X3-9 Package AvailableZ7d嘉泰姆

   应用范围 返回TOPZ7d嘉泰姆


„ PDAs Z7d嘉泰姆

„ Mobile Phone Z7d嘉泰姆

„ Portable Devices Z7d嘉泰姆

„ NotebookZ7d嘉泰姆

   技术规格书(产品PDF) 返回TOP Z7d嘉泰姆


     需要详细的PDF规格书请扫一扫微信联系我们,还可以获得免费样品以及技术支持!Z7d嘉泰姆

 QQ截图20160419174301.jpgZ7d嘉泰姆

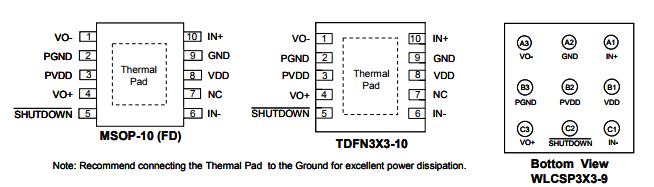

产品封装图 返回TOPZ7d嘉泰姆


image.pngZ7d嘉泰姆

电路原理图 返回TOPZ7d嘉泰姆


aZ7d嘉泰姆

相关芯片选择指南 返回TOP               更多同类产品。。。。。。。


Mono Audio AmplifierZ7d嘉泰姆

Part NO.Z7d嘉泰姆

VDD Z7d嘉泰姆

(V)min.Z7d嘉泰姆

VDD Z7d嘉泰姆

(V)max.Z7d嘉泰姆

POUT Z7d嘉泰姆

THD=1%   Z7d嘉泰姆

(W,Ohm)Z7d嘉泰姆

POUT(mW)Z7d嘉泰姆

THD=10%Z7d嘉泰姆

(W,Ohm)Z7d嘉泰姆

Gain settingZ7d嘉泰姆

Enable ActiveZ7d嘉泰姆

NoteZ7d嘉泰姆

PackageZ7d嘉泰姆

CXAR41274Z7d嘉泰姆

2.7Z7d嘉泰姆

5.5Z7d嘉泰姆

2, 4Z7d嘉泰姆

2.6, 3Z7d嘉泰姆

ADJZ7d嘉泰姆

HighZ7d嘉泰姆

BTL,OTP, De-popZ7d嘉泰姆

MSOP-8/TDFN3X3-8Z7d嘉泰姆

CXAR41275Z7d嘉泰姆

2.7Z7d嘉泰姆

5.5Z7d嘉泰姆

2,   4Z7d嘉泰姆

2.6,   3Z7d嘉泰姆

ADJZ7d嘉泰姆

HighZ7d嘉泰姆

BTL, OTP, De-popZ7d嘉泰姆

MSOP-8(FD)/TDFN3X3-8Z7d嘉泰姆

CXAR41276Z7d嘉泰姆

2.8Z7d嘉泰姆

5.5Z7d嘉泰姆

2,   4Z7d嘉泰姆

2.5,   4Z7d嘉泰姆

ADJZ7d嘉泰姆

HighZ7d嘉泰姆

BTL,De-pop, Class DZ7d嘉泰姆

WLCSP3X3-9Z7d嘉泰姆
