USB TYPE-C PD2.0/PD3.0、QC3.0/2.0/MTK高压快充协议的电源管理SOC CXLB74171 CXLB74172自动检测TYPE-C设备的插入和拔出双向标记编解码（BMC）协议E-MARK线缆的识别和支持自动控制泄放电路功能内置功率路径管理

目录

1.产品概述       2.产品特点     vyQ嘉泰姆

3.应用范围       4.技术规格书下载（PDF文档）vyQ嘉泰姆

5.产品封装       6.vyQ嘉泰姆
 vyQ嘉泰姆

  产品概述 返回TOPvyQ嘉泰姆

        CXLB74171 CXLB74172 是一款集成 USB TYPE-C 输出协议、USB Power Delivery(PD2.0/PD3.0)输出协议、QC3.0/2.0 输 出快充协议（兼容 DCP 识别功能，兼容 BC1.2、苹果 和三星手机）、MTK PE+1.1、FCP、SCP 等多功能的电源管理SOC，为适配器、车充等单向输出应用提供完整的 TYPE-C 解决方案。

   产品特点 返回TOPvyQ嘉泰姆

Ÿ 集成USB TYPE-C 协议 vyQ嘉泰姆

2 集成 TYPE-C DFP 协议  vyQ嘉泰姆

2 自动检测TYPE-C设备的插入和拔出 vyQ嘉泰姆

Ÿ 集成USB Power Delivery（PD2.0/PD3.0）协议 vyQ嘉泰姆

2 集成硬件的双向标记编解码（BMC）协议 vyQ嘉泰姆

2 集成物理层协议（PHY）  vyQ嘉泰姆

2 集成硬件CRC vyQ嘉泰姆

2 集成 PD2.0/PD3.0 协议 vyQ嘉泰姆

2 集成对E-MARK线缆的识别和支持 vyQ嘉泰姆

2 支持Hardware Reset vyQ嘉泰姆

Ÿ 集成 QC3.0/2.0 快充协议 vyQ嘉泰姆

2 集成QC3.0/2.0 输出快充协议 vyQ嘉泰姆

2 支持CLASS A 和 CLASS B 电压等级 vyQ嘉泰姆

2 兼容 BC1.2/APPLE/SAMSUNG 充电协议 vyQ嘉泰姆

2 集成电压反馈调节机制 vyQ嘉泰姆

Ÿ 支持 MTK PE+1.1 快充 vyQ嘉泰姆

Ÿ 支持 FCP/SCP 快充  vyQ嘉泰姆

Ÿ 电源管理 vyQ嘉泰姆

2 内置5V 600mA VCONN开关切换路径 vyQ嘉泰姆

2 集成外扩5V~20V功率MOS的开关控制 vyQ嘉泰姆

2 集成ADC检测外扩MOS路径电流 vyQ嘉泰姆

2 内置功率路径管理 vyQ嘉泰姆

2 内置自动控制泄放电路功能 vyQ嘉泰姆

Ÿ ADC vyQ嘉泰姆

2 内置14bit ADC vyQ嘉泰姆

2 内置对VBUS电压、电流的检测 vyQ嘉泰姆

2 内置对电池电压的检测 vyQ嘉泰姆

2 内置对VCONN电压的检测 vyQ嘉泰姆

Ÿ 低功耗 vyQ嘉泰姆

2 待机平均电流小于100uA vyQ嘉泰姆

Ÿ 封装 vyQ嘉泰姆

2 TSSOP20L  vyQ嘉泰姆

   应用范围 返回TOPvyQ嘉泰姆

2 适用于单向快充输出应用 vyQ嘉泰姆

2 交流电源适配器 vyQ嘉泰姆

2 车充 vyQ嘉泰姆

2 带PD 输出功能的系统应用vyQ嘉泰姆

   技术规格书（产品PDF) 返回TOP vyQ嘉泰姆

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！vyQ嘉泰姆

 vyQ嘉泰姆

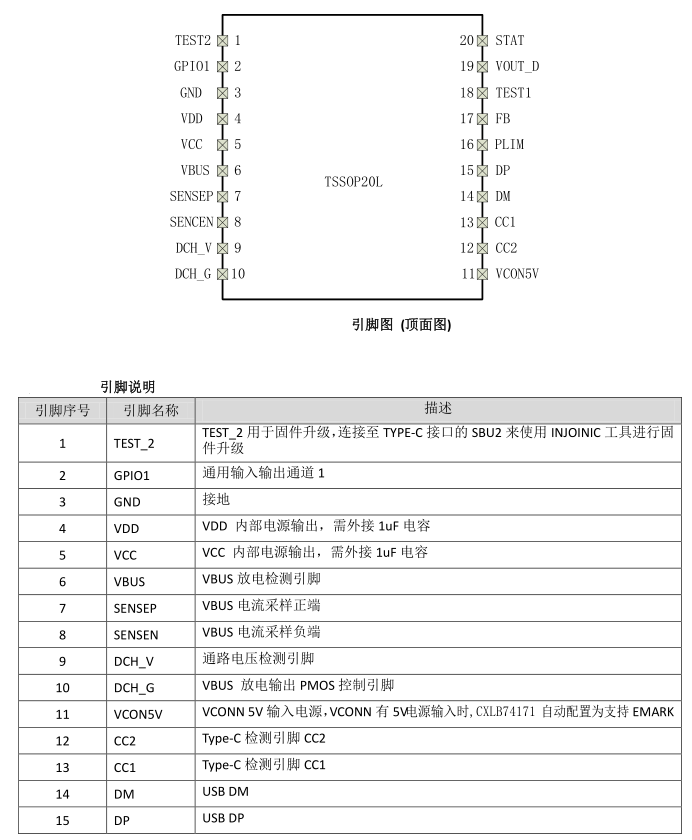

产品封装图 返回TOPvyQ嘉泰姆

vyQ嘉泰姆

电路原理图 返回TOPvyQ嘉泰姆

 vyQ嘉泰姆

 vyQ嘉泰姆
