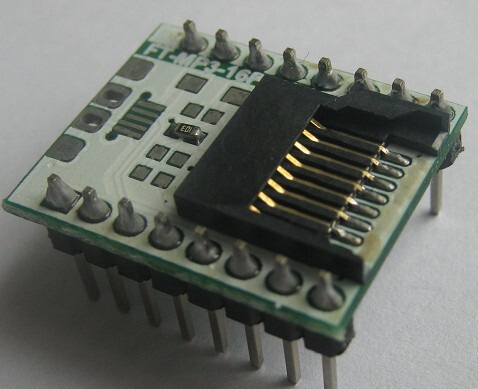

English提供串口的MP3 芯片，完美的集成了MP3、WAV 的硬解码JTM6000
1. 概述
1.1 简介<br/> JTM6000 是一个提供串口的MP3 芯片，完美的集成了MP3、WAV 的硬解码。通过简单的串口指<br/>令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠<br/>是此款产品的最大特点。另外该芯片也是深度定制的产品，专为固定语音播放领域开发的低成本解决<br/>方案。</p>
1.2 功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；<br/>2、24 位DAC 输出，动态范围支持90dB，信噪比支持85dB；<br/>3、完全支持FAT16、FAT32 文件系统，最大支持32G 的TF/SD 卡<br/>4、多种控制模式，并口控制模式、串口模式、AD 按键控制模式；<br/>6、音频数据按文件夹排序，最多支持255 个文件夹，每隔文件夹可以分配1000 首歌曲<br/>7、30 级音量可调，10 级EQ 可调；<br/>8、可以通过单片机串口进行控制播放指定的音乐；<br/>9、可接AD 按键模；
1.3 应用
1、车载导航语音播报<br/>2、公路运输稽查、收费站语音提示；<br/>3、火车站、汽车站安全检查语音提示；
4、电力、通信、金融营业厅语音提示；<br/>5、车辆进、出通道验证语音提示；<br/>6、公安边防检查通道语音提示；<br/>7、多路语音告警或设备操作引导语音；<br/>8、电动观光车安全行驶语音告示；<br/>9、机电设备故障自动报警；
10、消防语音报警提示；
11、自动广播设备，定时播报
2. 芯片使用说明
芯片选用的是SOC 方案，集成了一个16 位的MCU，以及一个专门针对音频解码的aDSP，采用<br/>硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求</p>

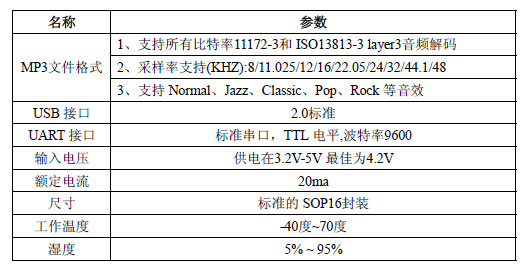

2.1 硬件参数
2.2 模块管脚说明
3. 控制方式说明
3.1 按键接口
芯片我们采用的是AD 按键的方式，取代了传统了矩阵键盘的接法，这样做的好处是充分利用了
MCU 越来越强大的AD 功能。设计简约而不简单，我们芯片默认配置2 个AD 口，8 个按键的阻值分
配，如果使用在强电磁干扰或者强感性、容性负载的场合，请参考我们的“注意事项”。<br/>(1)、参考原理图

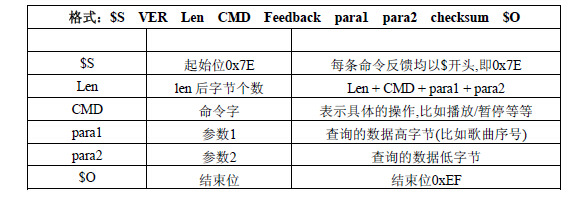

3.2 通讯格式
支持异步串口通讯模式,通过串口接受上位机发送的命令
通讯标准:9600 bps
数据位:1
校验位:none
流控制:none
例如，如果我们指定播放，就需要发送:7E 04 03 00 01 EF
数据长度为4 ,这4 个字节分别是[04 03 00 01] 。不计算起始、结束。<br/>连续播放【7E 04 03 00 01 EF】【7E 04 03 00 02 EF】【7E 04 03 00 03 EF】… 十段
播放完暂停</p>

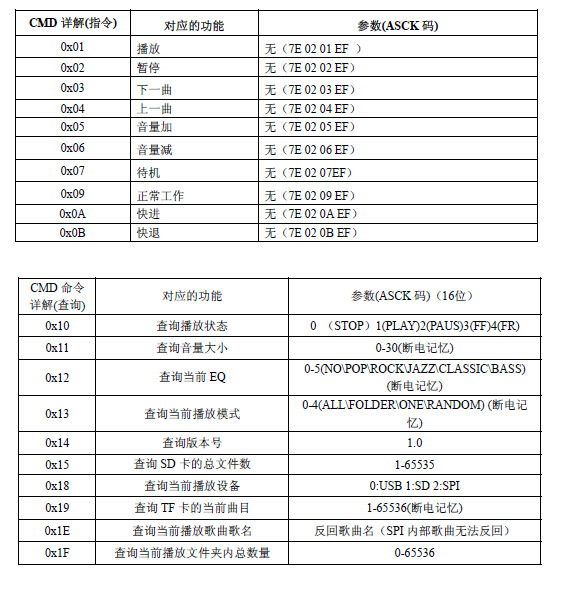

3.3 通讯指令
直接发送的指令，不需要返回参数</p>
例：读取音量大小发送【7E 02 11 EF】则直接反回音量大小（十六位）<br/>注：1.当为单曲播放时，放完一曲停止，并反回0X45，全盘播放时会一直播放，放完最
后一曲，播放第一曲，单曲和全盘播时断电均有记忆，（音量，曲目，播放模式） 默<br/>认最大声音和单曲播放。<br/>2.支持摇控器控制，码值00FF
3.返回0X45 时表示指令无法识别</p>
连续播放，发送:
7E 04 41 00 01 EF
7E 04 41 00 02 EF
7E 04 41 00 03 EF
7E 04 41 00 04 EF
播放第1，2，3，4 曲，最多连续播放10 曲。<br/>指定文件夹播放，文件夹名必须为0-99 文件号，内总曲目名字必须改为1-255.MP3/WAV
开机后发播放，上一曲，下一曲，都可以播放，默认播放SPI FLASH ，没带SPI FLASH
播放以有设备，开机后，后插入设置，系统会自动转为所插设置模式，发播放指令或按键
可以播放
4. 参考电路</p>
针对芯片的应用，我们提供了详细的设计参考，让您可以更快的上手体验到该芯片的强大功能
?? 串行通信接口，波特率默认9600，可以根据客户的要求修改
?? 外部AD 按键的接口电路,按键的功能可以按照客户需求订制</p>
?? 外部单声道功放参考电路</p>
4.1 串行接口
芯片的串口为3.3V 的TTL 电平，所以默认的接口的电平为3.3V。如果系统是5V。那么建议在串<br/>口的对接接口串联一个1K 的电阻。这样足以满足一般的要求，如果应用于强电磁干扰的场合，请参<br/>考“注意事项”的说明。芯片在5V 和3.3V 的系统中均正常的测试过，一切正常。均在采用的是直连的
方式，并没有串1K 的电阻。</p>
4.2 外接单声道功放</p>
这里功放我们采用的是8002，具体参数请参考IC的datasheet。应用于一般场合足以，如果追求更<br/>高的音质，请客户自行寻找合适的功放。</p>
4.3 外接耳机电路
这里R4 和R5 为限幅电阻，防止外部音源幅度过大(Vp-p 最大值为3.0V)，影响系统的稳定性，
C1和C2 为隔直电容，防止外部音源的直流电平影响到芯片内部的偏置;R2 和R3 预留电阻给大功放设<br/>计用。</p>
5. MX6001-16P 尺寸图</p>
1、芯片对外的接口均是3.3V 的TTL 电平，所以在硬件电路的设计中，请注意电平的转换问题。<br/> 另外在强干扰的环境中，请注意电磁兼容的一些保护措施，GPIO 采用光耦隔离，增加TVS 等等
2、ADKEY 的按键取值均按照一般的使用环境，如果在强感性或者容性负载的环境下，请注意芯片的
供电，建议采用单独的隔离供电，另外再配上磁珠和电感对电源的滤波，一定要尽可能的保证输入
电源的稳定和干净。如果实在无法保证，请联系我们，减少按键的数量，重新定义更宽的电压分配。<br/>3、串口通信，在一般的使用环境下，注意好电平转换即可。如果强干扰环境，或者长距离的RS485
应用，那么请注意信号的隔离，严格按照工业的标准设计通信电路。可以联系我们，我们提供设计参考。</p>
7. 免责声明
?? 开发预备知识<br/>JTM 系列产品将提供尽可能全面的开发模版、驱动程序及其应用说明文档以方便用户使用但也
需要用户熟悉自己设计产品所采用的硬件平台及相关C 语言的知识。<br/>?? EMI 和EMC
MX 系列芯片机械结构决定了其EMI 性能必然与一体化电路设计有所差异。MX 系列芯片的<br/>EMI 能满足绝大部分应用场合，用户如有特殊要求，必须事先与我们协商。<br/>MX 系列芯片的EMC 性能与用户底板的设计密切相关，尤其是电源电路、I/O 隔离、复位电
路，用户在设计底板时必须充分考虑以上因素。我们将努力完善MX 系列芯片的电磁兼容特性，
但不对用户最终应用产品EMC 性能提供任何保证。<br/>?? 修改文档的权力<br/>广州美芯电子科技有限公司有保留任何时候在不事先声明的情况下对MX 系列产品相关文档
的修改权力。<br/>?? ESD 静电放点保护
MX 系列产品部分元器件内置ESD 保护电路，但在使用环境恶劣的场合，依然建议用户在设<br/>计底板时提供ESD 保护措施，特别是电源与IO 设计，以保证产品的稳定运行，安装QY 系列产<br/>品为确保安全请先将积累在身体上的静电释放，例如佩戴可靠接地的静电环，触摸接入大地的自来水管等。</p>
