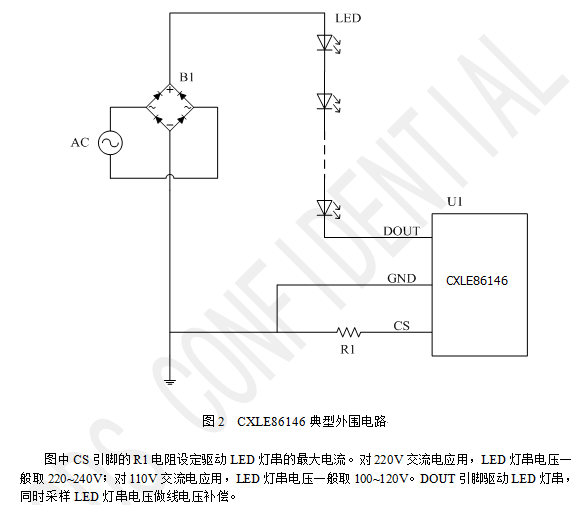

EnglishCXLE86146是一款单通道高压线性恒流LED驱动芯片，采用线性恒流技术，通过外部电阻设定LED灯串的驱动电流。CXLE86146具有线电压补偿功能，当输入电压过高时自动降低LED灯串电流，保证输入功率基本不变，保证系统热稳定性。AC220V高PF方案使用，单颗最大驱动10W；AC120V高PF或者无频闪方案使用;热阻15℃，IC引脚115℃后IC进入过温保护； 市电输入变化10V，功率线性调整
摘要：CXLE86146是一款单通道高压线性恒流LED驱动芯片，采用线性恒流技术，通过外部电阻设定LED灯串的驱动电流。CXLE86146具有线电压补偿功能，当输入电压过高时自动降低LED灯串电流，保证输入功率基本不变，保证系统热稳定性。AC220V高PF方案使用，单颗最大驱动10W；AC120V高PF或者无频闪方案使用;热阻15℃，IC引脚115℃后IC进入过温保护； 市电输入变化10V，功率线性调整
目录
相关芯片选择指南 返回TOP 更多同类产品......
单通道高压线性降压调光IC | |||||||||
产品型号 | 输入电压 | 对应输出 | 最大输出</span> | 功率因数 | 最大输出</span> | 输出 | 效率 | 封装形式 | 备注 |
(V) | 电压(V) | 功率(W) | 电流(mA) | 电流精度 | |||||
90-130 | 120-130 | 6~3 | 0.5-0.9 | 80 | <±3% | 0.85 | SOT89 | ||
180-265 | 240-260 | 12~6 | |||||||
90-130 | 120-130 | 8~4 | 0.5-0.9 | 80 | <±3% | 85% | ESOP8 | ||
180-265 | 240-260 | 8~16 | |||||||
90-130 | 120-130 | 12.5-6 | 0.5-0.9 | 80 | <±3% | 85% | TO252 | ||
180-265 | 240-260 | 20-12.5 | |||||||
90-130 | 120-130 | 12.5-6 | 0.5-0.9 | 80 | <±3% | 85% | TO252 | ||
180-265 | 240-260 | 20-12.5 | |||||||
90-130 | 120-130 | 3 | 0.3 | 40 | <±3% | 85% | ESOP8 | 灯丝灯小功率灯具专用 | |
180-265 | 240-260 | 6 | |||||||
90-130 | 120-130 | 9~5 | 0.5-0.9 | 60 | <±3% | 90% | ESOP8 | ||
180-265 | 240-260 | 9~18 | |||||||
90-130 | 120-130 | 9~5 | 0.5-0.9 | 60 | <±3% | 90% | ESOP8 | pwm调光 | |
180-265 | 240-260 | 9~18 | |||||||
90-130 | 120-130 | 9~5 | 0.5-0.9 | 60 | <±3% | 90% | ESOP8 | 开关调光</span> | |
180-265 | 240-260 | 9~18 | |||||||
90-130 | 100~120V | 9~18 | 0.5-0.9 | 40 | <+/-4% | 90% | ESOP8 | pwm调光 | |
180-265 | 240-260 | 9~18 | |||||||
90-130 | 100~120V | 3~13 | 0.5-0.9 | 80 | <+/-5% | 90% | ESOP8 | pwm调光 | |
180-265 | 240-260 | 3~13 | |||||||
