CXLB73172 CXLB73173 CXLB73174是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W充电。CXLB73172 CXLB73173 CXLB73174通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。CXLB73172 CXLB73173 CXLB73174解码从接收器发送的通信数据包，然后用 PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，CXLB73172 CXLB73173 CXLB73174终止电力传输。 片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。

目录

1.产品概述       2.产品特点

3.应用范围       4.技术规格书下载（PDF文档）

5.产品封装       6.电路原理图

7.相关产品

   产品概述 返回TOP

---

     CXLB73172 CXLB73173 CXLB73174是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W充电。CXLB73172 CXLB73173 CXLB73174通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。CXLB73172 CXLB73173 CXLB73174解码从接收器发送的通信数据包，然后用 PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，CXLB73172 CXLB73173 CXLB73174终止电力传输。 片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本。

   产品特点 返回TOP

---

Ÿ 兼容WPC  v1.2.4标准

Ÿ 支持5~10W多种应用

   2 单独5W应用

   2 快充充电器输入5~10W应用

   2 5V充电器输入5~10W升压应用

   2 9V~15V充电器输入5~10W降压应用

Ÿ 输入耐压高达25V

Ÿ 集成NMOS全桥驱动

Ÿ 集成内部电压/电流解调

Ÿ 支持FOD异物检测功能

   2 高灵敏静态异物检测

   2 支持动态FOD检测

   2 FOD参数可调

Ÿ 低静态功耗和高效率

   2 静态电流4mA

   2 实测系统充电效率高达79%

Ÿ 兼容NPO电容和CBB电容

Ÿ 支持成品固件在线升级

Ÿ 针对供电能力不足的USB电源有动态功率调整功能（DPM）

   2 支持低至5V 500mA的充电器

Ÿ 输入过压，过流保护功能

Ÿ 支持PD3.0输入请求

Ÿ 支持NTC

Ÿ 用于系统各状态指示的2路LED

Ÿ 封装 5 mm × 5 mm 0.5pitch QFN32

   应用范围 返回TOP

---

Ÿ 背夹、无线充电底座

Ÿ 车载无线充电设备

   技术规格书（产品PDF) 返回TOP

---

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

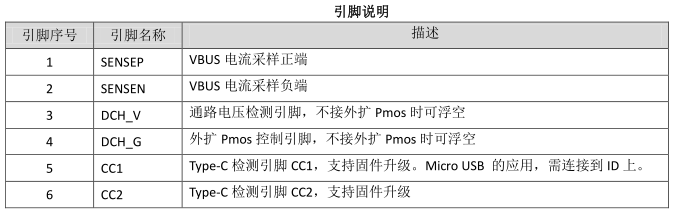

产品封装图 返回TOP

---

电路原理图 返回TOP



---



相关芯片选择指南 返回TOP             更多同类产品。。。。。

---

无线充电
型号	RX/TX	功率	快充输入	线圈数目	QI认证	封装
CXLB73171	TX	10W/15W	支持	2~3	EPP/BPP	QFN40
CXLB73172	TX	5W/7.5W/10W/15W	支持	1	EPP/BPP	QFN32
CXLB73173	TX	5W/7.5W/10W	-	1	BPP	QFN32
CXLB73174	TX	5W/7.5W	-	1	BPP	SOP
CXLB73175	TX+移动电源	5W	-	1	BPP	QFN32
